CCT-1800太赫茲時域光譜儀是深圳市太赫茲研究院自主研發的緊湊型、實驗室級太赫茲時域光譜儀。整機結構緊湊，可靈活搭配透射、反射、成像等模塊，測試可獲得物質的時域譜、頻域譜、介電常數、折射率譜、相位譜、吸收譜、時域成像、頻域成像、吸收譜成像等參數。產品性能穩定，重復性高，適用于生物、醫學、化學、農業、制藥、材料、食品、毒品、藥品等領域的太赫茲研究和檢測。 |
產品特點： 應用場景：
1、結構緊湊、體積小、可靠性高、維護簡單
2、二維掃描平移臺可根據使用需要，控制居中或者收回，節省空間
3、主機+功能模塊的總體設計，光譜/成像功能靈活切換、可拓展性強
4、多個可選配的功能模塊：橫式透射譜線模塊、豎式透射譜線/成像模塊、反射譜線/成像模塊
5、掃譜速度：30Hz，掃描成像范圍：50mm*50mm
6、測試控制軟件+數據分析軟件，使用簡單
7、智能云平臺，共享太赫茲圖譜庫。
|
|

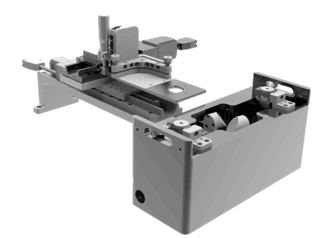

CCT-1800緊湊的結構設計
中國石油大學攜帶CCT-1800赴勝利油田現場實驗
|
功能模塊豐富，可根據用戶需求定制新模塊 |
|||||
|
太赫茲透射譜測試 樣品架可拆卸定制 |
|

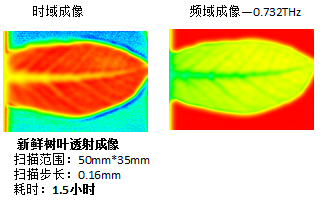

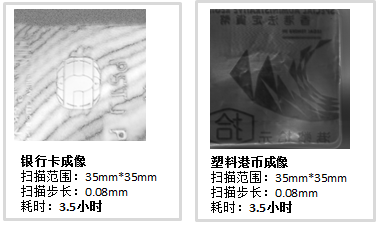

透射譜線、透射成像
掃描光斑小于3mm 最小掃描間隔0.08mm 掃描范圍50mm*50mm |
|

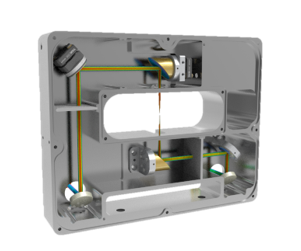

反射譜線、反射成像 向上反射、向下反射 最小掃描間隔0.08mm 掃描范圍50mm*50mm 焦距：50mm、25.4mm（可定制） |
|
掃描速度快 掃譜速度:15Hz（可設置成30Hz或者更高頻率），支持快速掃描成像
|
||||||
控制軟件簡單易用，數據分析軟件功能全面（功能可定制）
儀器控制、數據分析功能設計到不同的軟件里，便于團隊協作和提高儀器使用率；
控制軟件用于控制太赫茲時域光譜儀進行譜線、成像測試，導出原始太赫茲數據；
分析軟件用于進行控制軟件測試所得太赫茲譜線，數據及圖像的批量處理和分析；
|
|
|
|

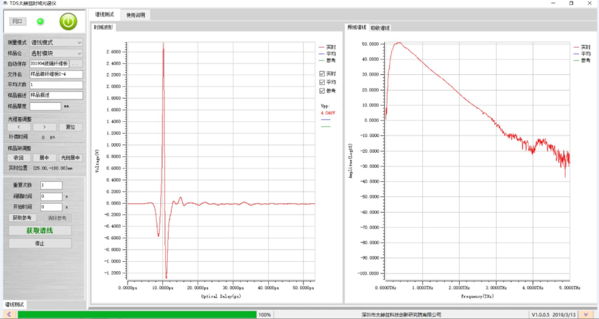

控制軟件功能： 操作簡單，掃譜/成像功能 時域波形、頻域波形（FFT） 時域成像、頻域成像 數據導出，方便二次處理
|
|

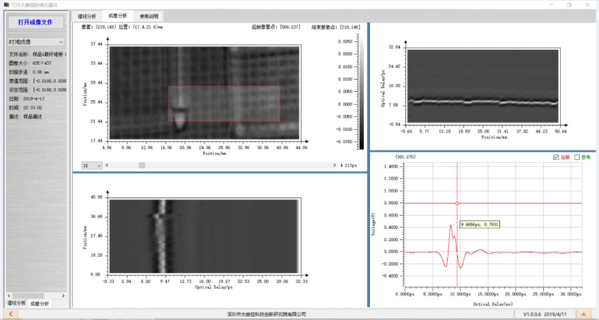

分析軟件功能：
最多5000組數據一次性導入、CSV/圖片導出
時域譜/頻域譜、相位譜、 吸收譜
介電常數-虛部譜、介電常數-實部譜、折射率譜
時域成像、頻域成像、吸收譜成像、位移差成像
拖動進度條，可隨時查看任意延時、任意頻率圖像
|
|
自帶光譜數據庫，通過智能云平臺實現用戶共享 |
計量證書 |
|
|
 |
技術指標：
| 太赫茲輻射源 |
光控光電導半導體發射器 |
光譜分辨率 | < 0.85GHz |
| 太赫茲探測器 |
光控光電導半導體接收器 |
掃描速度 | 30Hz(可設置） |
| 激光 |
780nm光纖飛秒激光器 |
成像掃描步長 | 40μm |
| 光譜范圍 |
0.05THz----5THz |
成像掃描精度 | 2μm |
| 時域抖動性 | ＜0.08ps |
空間分辨率 |
<250μm |
| 掃描范圍 |
≥1200ps(可調節） |
整機功耗 | 200W |
| 動態范圍 |
≥90 dB |
數據傳輸 | 網口（RJ45） |
| 成像模式 | 時域、頻域 | 樣品倉氣路 | 氮?dú)廨斎毽?6mm軟管 |
| 成像區域 | 50mm*50mm | 工作環境 | 溫度15℃ ~ 30℃ 濕度20%~ 80% |
